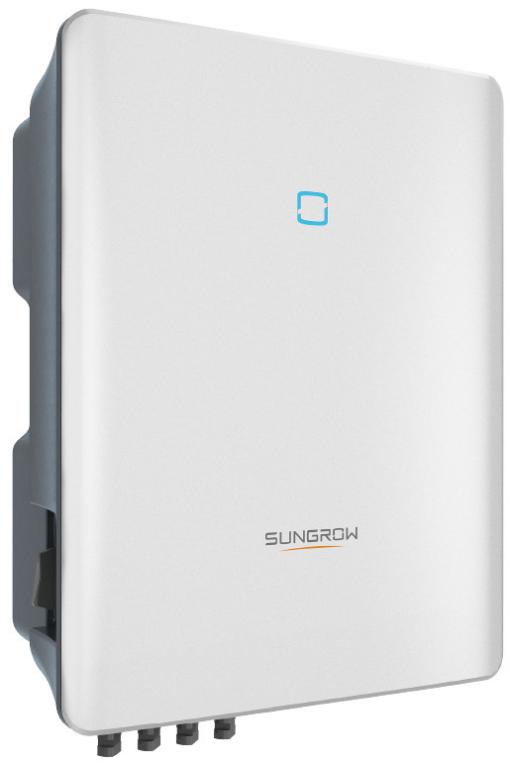

คู่มือแนะนำการ Commissioning อินเวอร์เตอร์ รุ่น SG5.0-20RT
(สำหรับระบบบ้านพักอาศัย)

เนื้อหา

1.การตรวจเช็คก่อน Commissioning

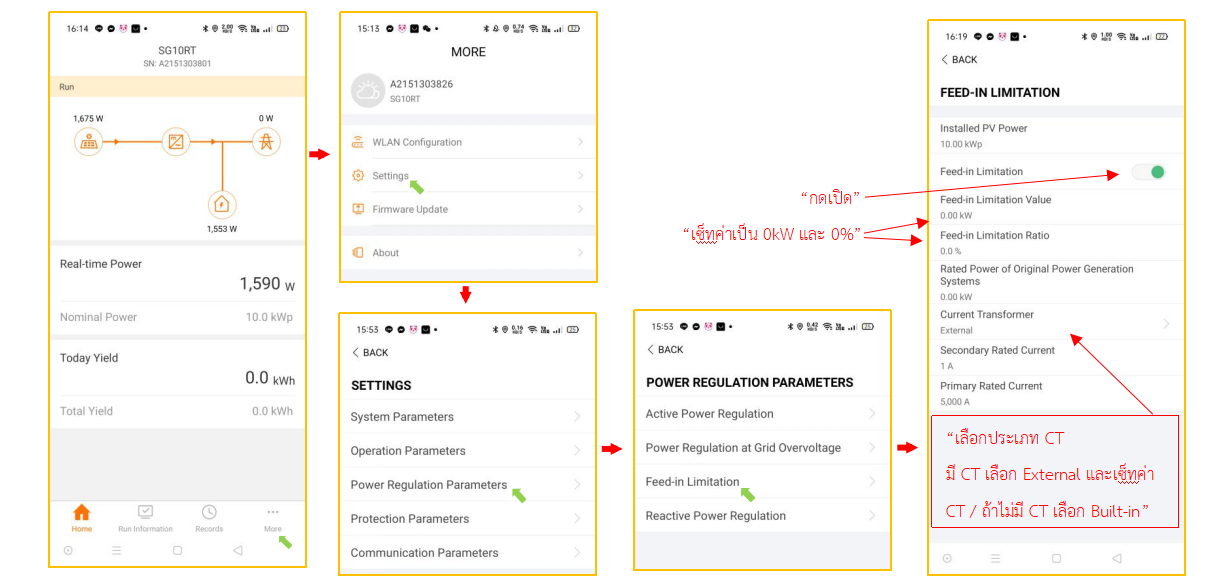

2.การ Commissioning (ตั้งค่ากริด, สมัครแอ็คเค้าท์ iSolarCloud, สร้างแพล้นท์, เปิด Zero-Export และเซ็ท CT)

1. การตรวจเช็คก่อน Commissioning
   1.1 ตรวจเช็คด้าน AC
       - เข้าสาย L1,L2,L3,N และ PE ถูกต้องและเสียบเข้ากับอินเวอร์เตอร์อย่างแน่นหนา
       - เลือกขนาดเบรกเกอร์ได้อย่างเหมาะสม


1.2 ตรวจเช็คด้าน DC
    - ย้ำหัว MC4 อย่างแน่นหนา

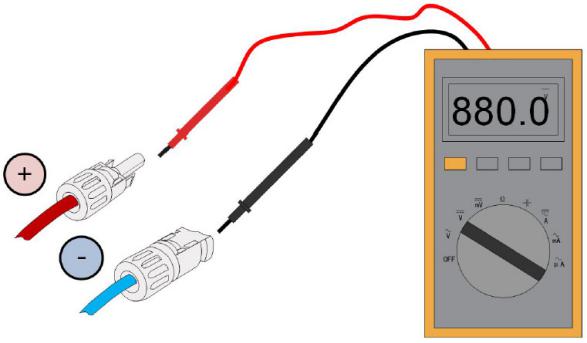

    - วัดแรงดัน Voc ไม่ควรเกินค่าตามสเปคของแต่ละรุ่น ซึ่ง SG_RT ไม่ควรเกิน 1100V

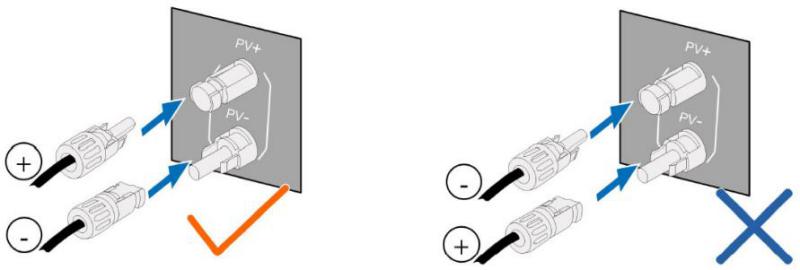

    - วัดขั้วเพื่อเช็คว่า ไม่มีการย้ำ MC4 สลับขั้ว



รายละเอียดด้าน DC อินพุต ตามขนาดกำลังผลิต ดังนี้
    - รุ่น SG5.0RT/SG6.0RT : มี 1MPPT และ 2PV input
    - รุ่น SG7.0RT/SG8.0RT/SG10RT/SG12RT : มี 2MPPT และ 3PV input (กรณีมี 2PV input ควรต่อ MPPT ละ 1      สตริงเพื่อเป็นการแบ่งภาระโหลดไม่ให้ไปรวมอยู่แค่ MPPT เดียว)
    - รุ่น SG15RT/SG17RT/SG20RT : มี 2MPPT และ 4PV input
    * แต่ละสตริงที่ต่อเข้า MPPT เดียวกัน ต้องใช้แผงรุ่นเดียวกัน,จำนวนแผงเท่ากันและติดตั้งในระนาบเดียวกัน

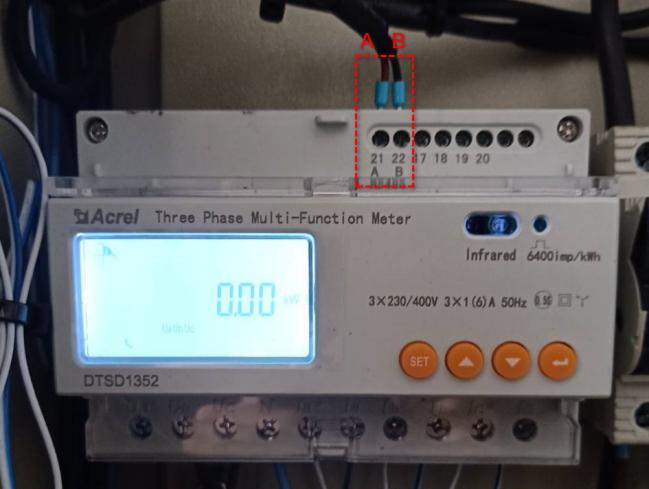

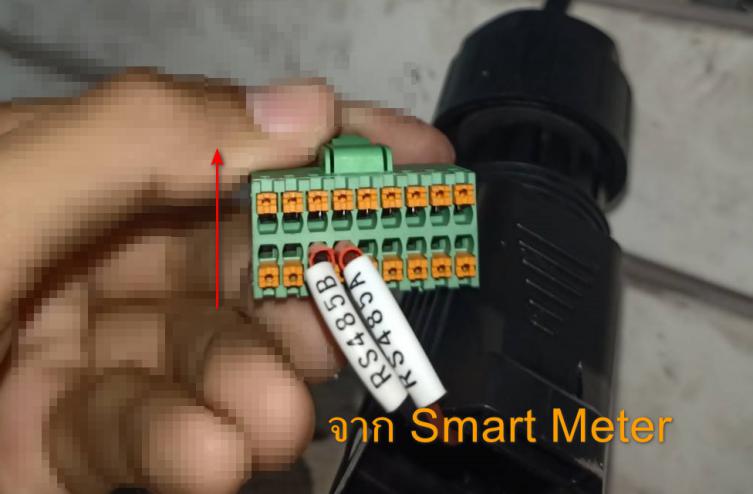

1.3 ตรวจเช็คการติดตั้ง Smart Meter (สำหรับระบบกันไฟย้อน)

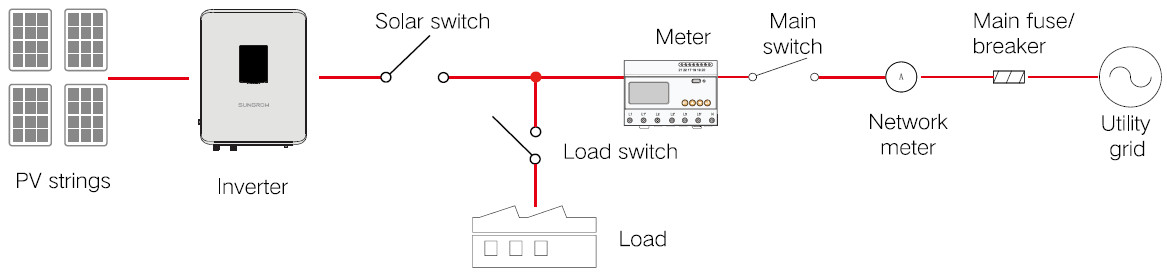

    1.3.1 ตำแหน่งติดตั้ง
    Smart Meter ต้องถูกติดตั้ง ณ จุดเมนเบรกเบอร์หรือคล้อง CT ที่สายเมนของระบบเท่านั้น มิเช่นนั้น ระบบกันไฟย้อน    จะทำงานผิดพลาดและการอ่านค่าพลังงานไฟฟ้าบน iSolarCloud จะไม่ถูกต้อง







ลิงค์วีดิโอแนะนำการเซ็ทมิตเตอร์ “การเซ็ต CT Ratio มิเตอร์ DTSD1352-C/1(6)A - YouTube”
    * กรณีไม่ใช้ Zero-export ไม่จำเป็นต้องติดตั้ง Smart Meter แต่ก็ยังคงสามารถอ่านค่ากำลังผลิตของอินเวอร์เตอร์ได้

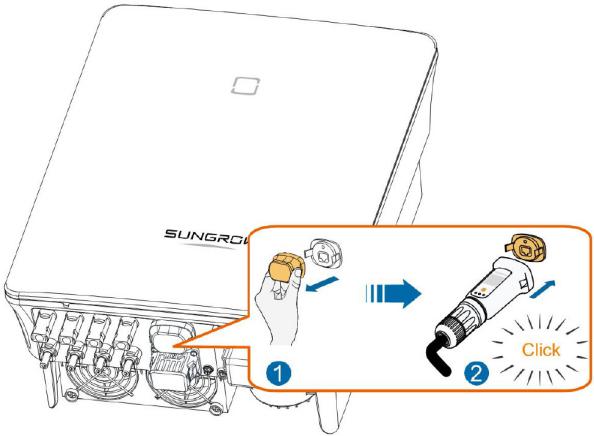

1.4 ตรวจเช็คการติดตั้ง Winet-s
    - ต้องติดตั้งเข้ากับอินเวอร์เตอร์อย่างแน่นหนา ดันสุดจนยินเสียง Click



2. การ Commissioning
           หากทำการตรวจเช็คตามขั้นตอนที่ 1 เรียบร้อย สามารถเริ่มทำการ Commissioning ได้ตามขั้นตอนดังต่อไปนี้

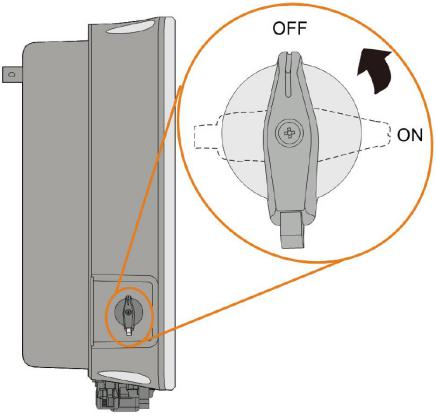

   2.1 บิด DC Switch มาที่ตำแหน่ง “ON”


2.2 วัดแรง AC เพื่อเช็คว่า แรงดันมาครบทุกเฟสและค่าแรงดันถูกต้อง แล้วทำการ “ON” เบรกเกอร์ด้าน AC
2.3  สตาร์ทอินเวอร์เตอร์
    2.3.1 ดาวน์โหลด iSolarCloud App
    สแกน QR-code ด้านล่างเพื่อดาวน์โหลดและติดตั้ง iSolarCloud App ลงบนมือถือ ใช้ได้ทั้ง Android และ IOS




                                                  หรือค้นหาใน   App store / Play Store   ว่า   “iSolarCloud”

2.3.2 เชื่อมต่อกับอินเวอร์เตอร์ (Local access)
    - กดปุ่ม Multi-function button ที่ตัว Winet-s 3 ครั้ง เพื่อปล่อยสัญญาณไวไฟ
    - เชื่อมต่อมือถือเข้ากับสัญญาณไวไฟ ชื่อ “SG-XXXXXXXXXXX” (-XXXXXXXXXXX คือ ซีเรียลนัมเบอร์ของ     Winet-s)

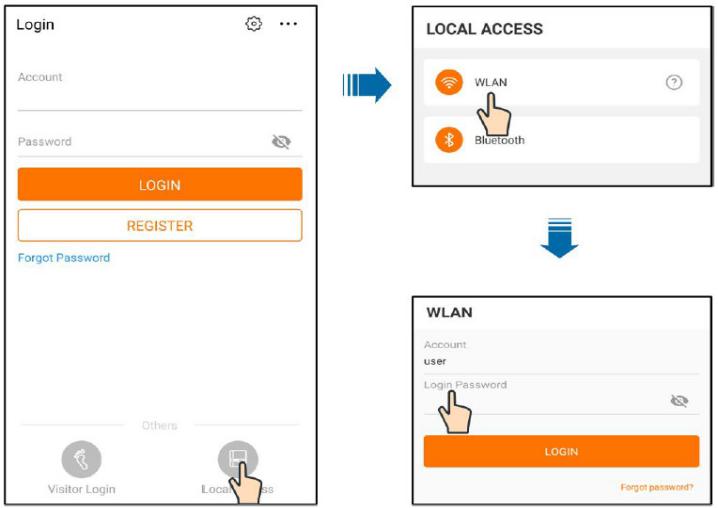

    - เปิด iSolarCloud App แล้วเลือก “Local access” --> “WLAN” --> ใส่ Account: user และ Login Password:     pw1111 แล้ว กด “Login”

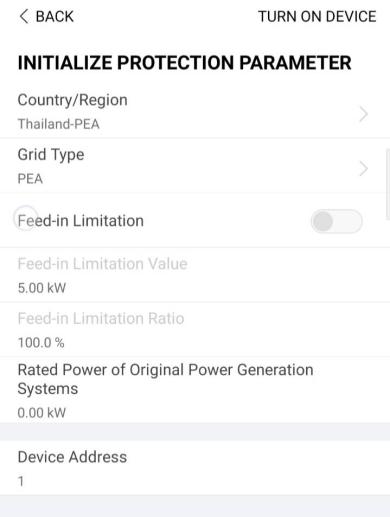

    - เลือกประเทศเป็น “Thailand” และประเภทกริด

                                                              สำหรับพื้นที่ของ กฟน.                                                      สำหรับพื้นที่ กฟภ.
 หลังจากนั้น คำสั่งสตาร์ทจะถูกส่งไปอินเวอร์เตอร์และอินเวอร์เตอร์จะสตาร์ทภายในไม่กี่วินาที
* หากเลือก MEA ไม่ได้ ให้เลือก “Other(50Hz)”

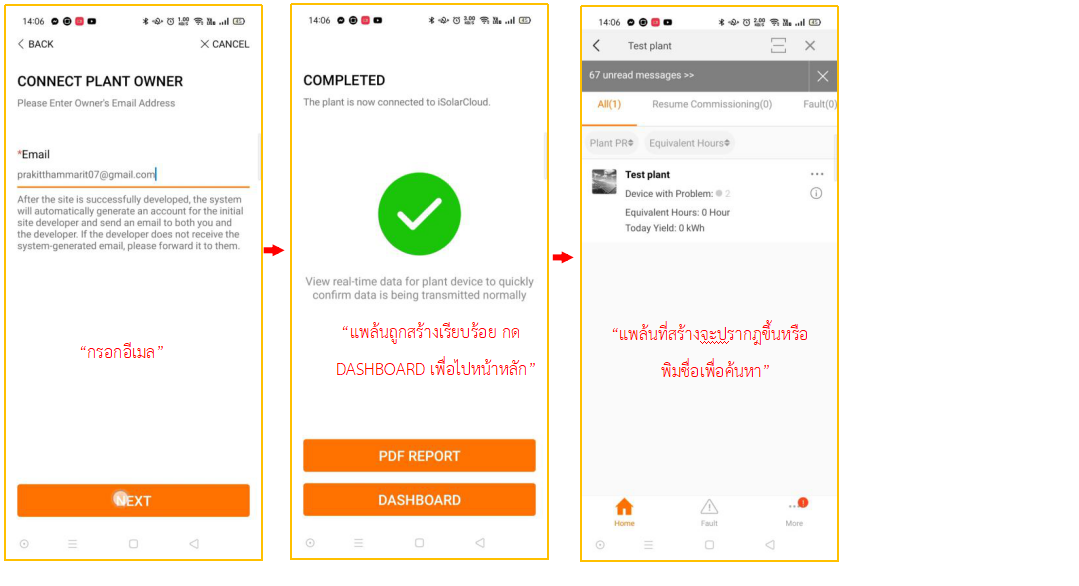

2.4 สร้างแพล้นท์บน iSolarCloud
