การเพิ่ม Third-Party Meter กับ Logger1000

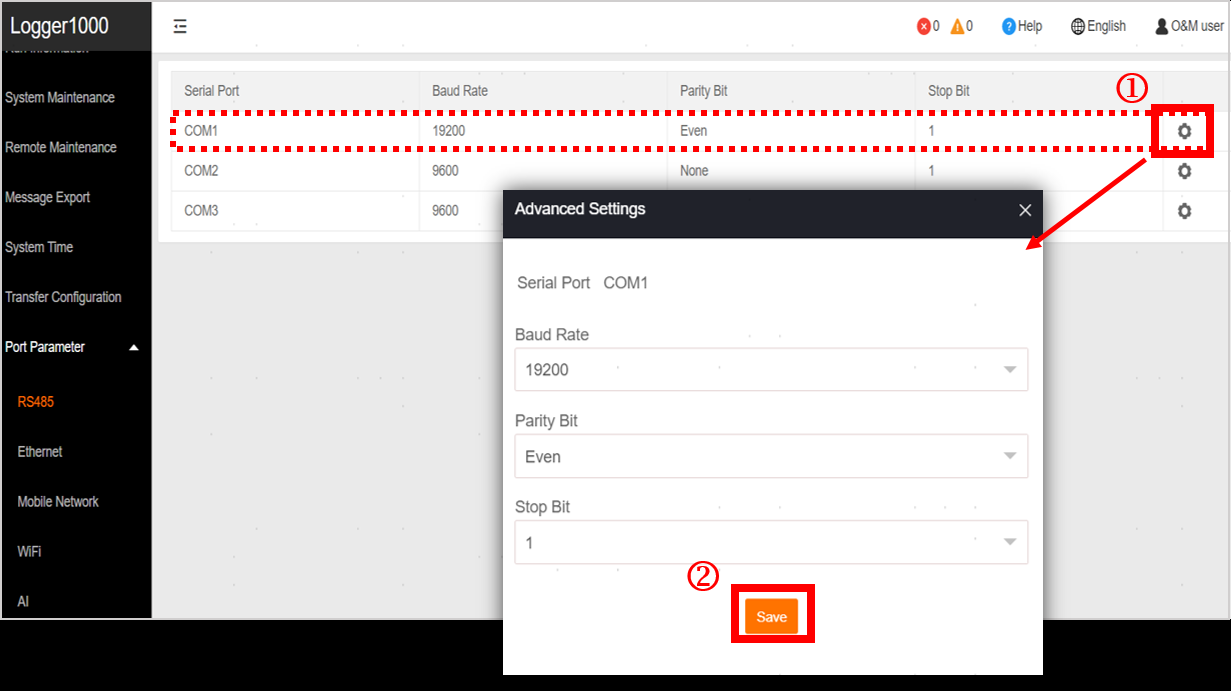

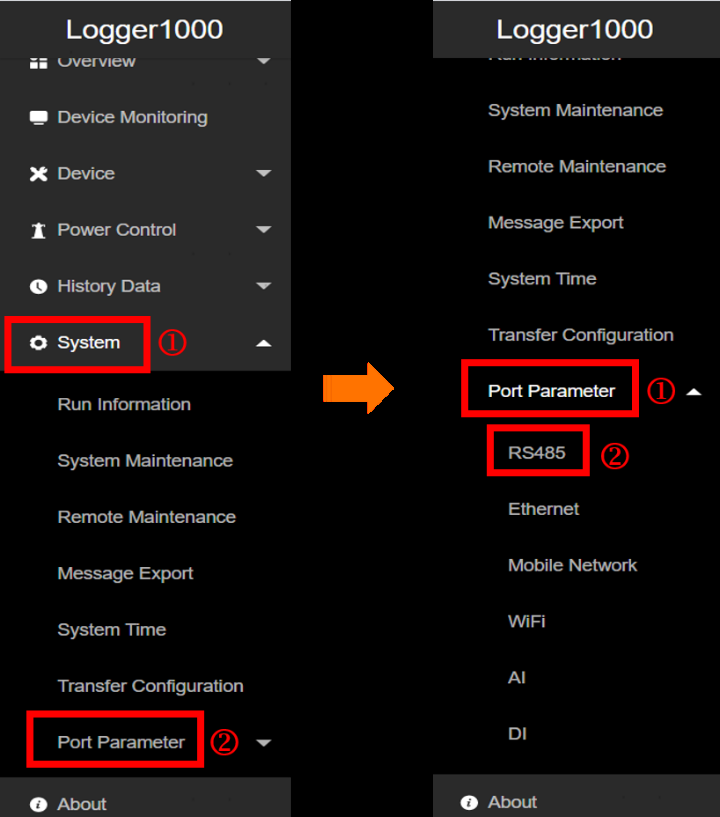

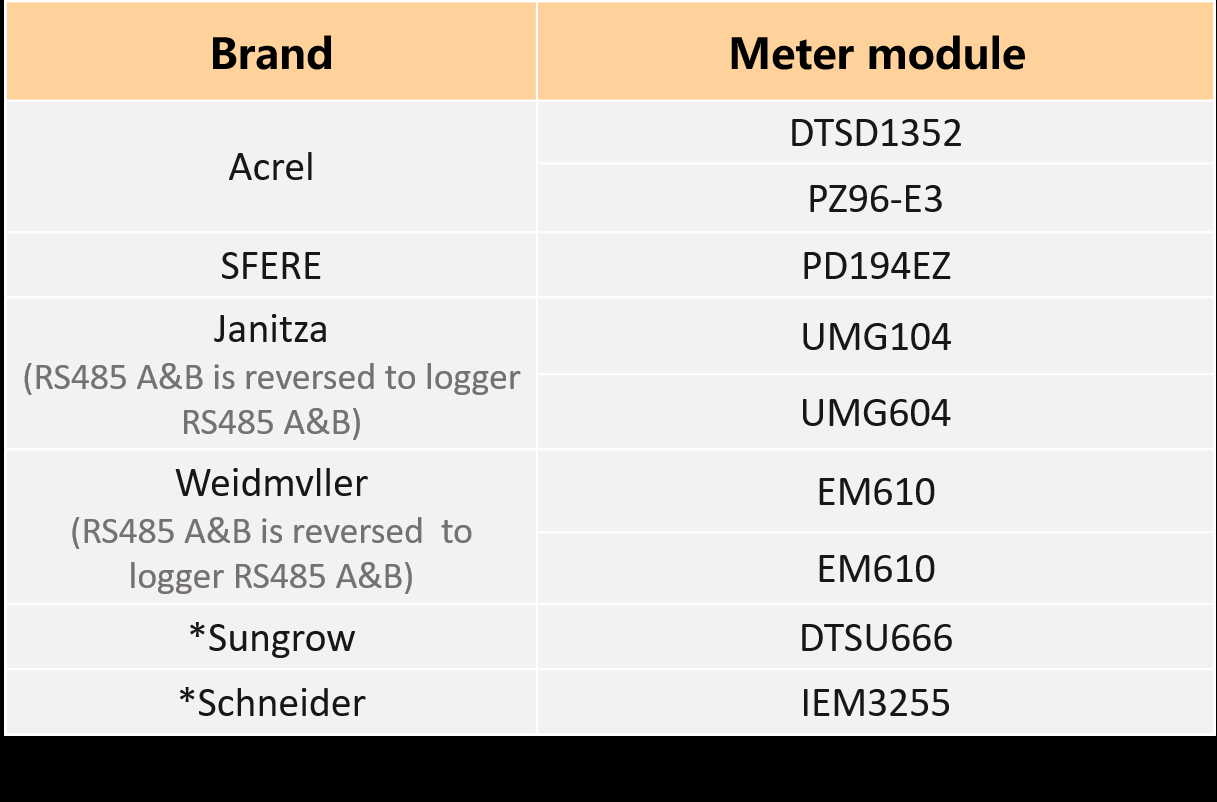

2.3 การเพิ่มมิตเตอร์ที่อยู่ในลิส

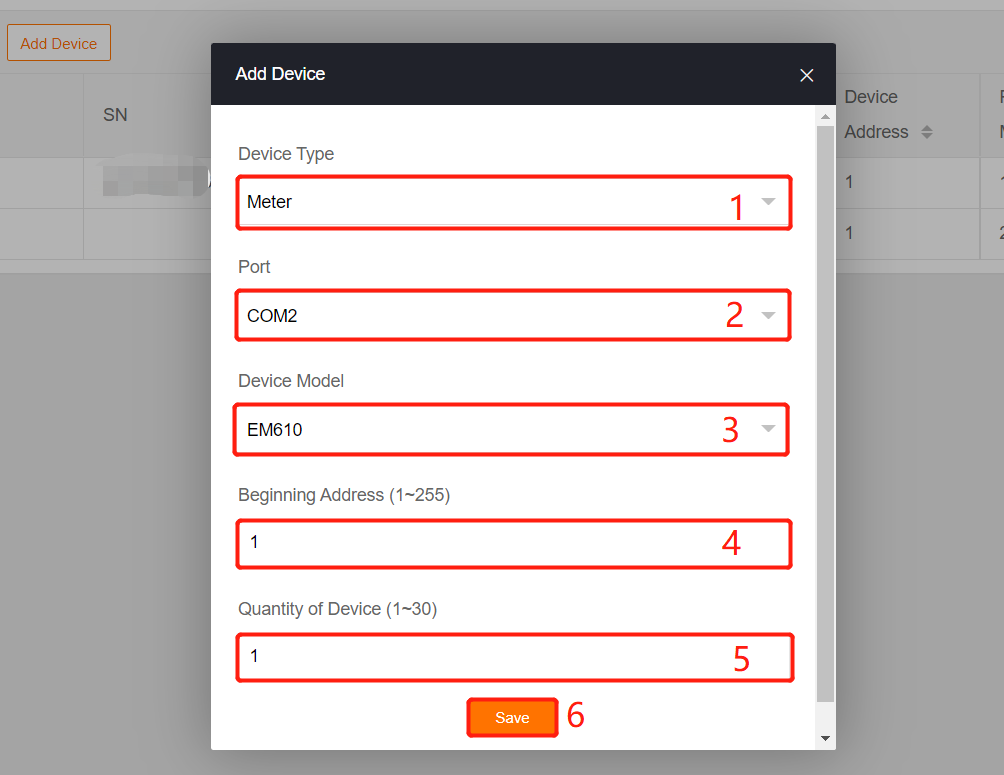

ขั้นตอนที่ 1
1) เลือก Device type: “Meter”
2) เลือก Port: “พอร์ทที่ต่อมิตเตอร์(COM1/COM2/COM3/NET)”
3) เลือก Device Model: “รุ่นของมิตเตอร์”
4) เลือก Beginning Address: “ Address ของมิตเตอร์”
5) เลือก Quantity of Device: “จำนวนทั้งหมดของอุปกรณ์ที่ต่อในพอร์ทนี้”
6) ตรวจสอบความถูกต้อง แล้วคลิ๊ก “save”
2.4 การเพิ่ม Third-Party Meter
2.4.1 วิธี Custom configuration
ขั้นตอนที่ 1 การเพิ่มอุปกรณ์(Add device)
- ทำตาม ข้อ 2.3 ขั้นตอนที่1

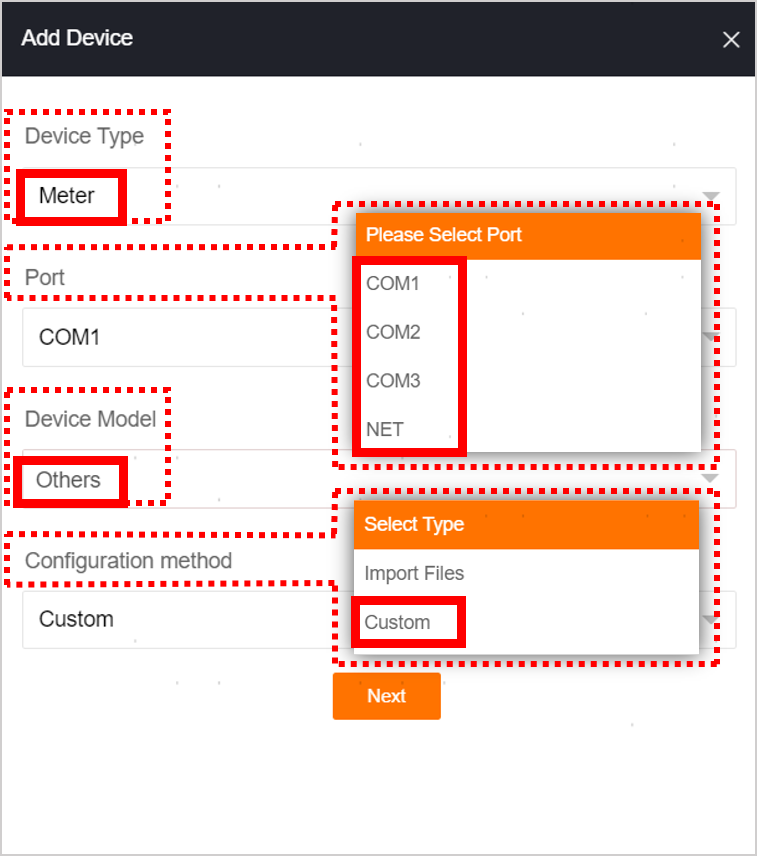

ขั้นตอนที่ 2 สร้าง Meter
1) เลือก Device type: “Meter”
2) เลือก Port: “พอร์ทที่ต่อมิตเตอร์(COM1/COM2/COM3/NET)”
3) เลือก Device Model: “Other”
4) เลือก Configuration Method : “Custom”

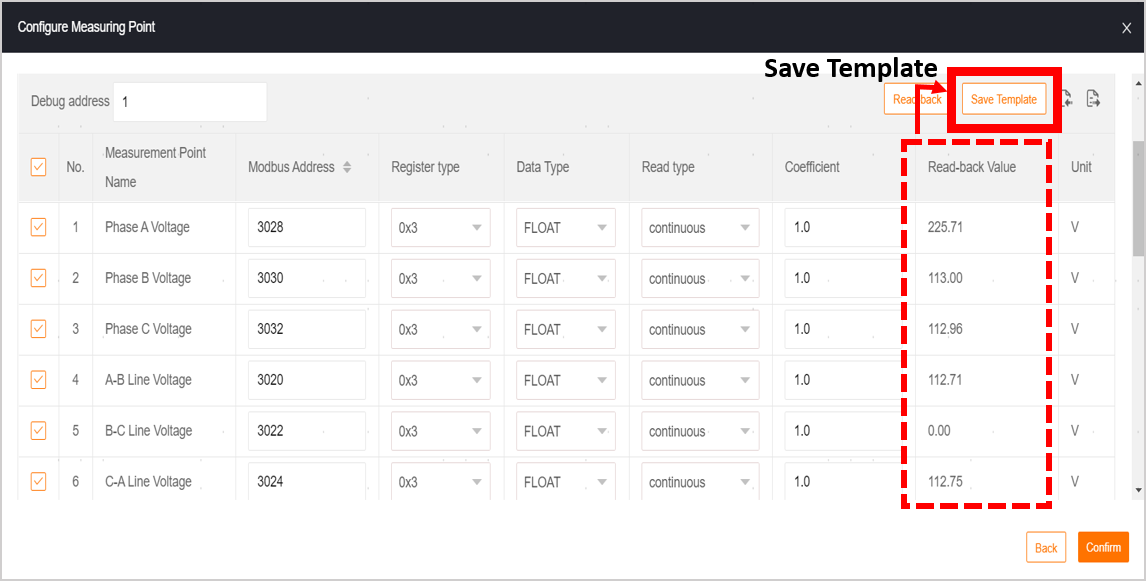

ขั้นตอนที่ 3 สร้าง Point Table Template
1) กรอกค่าพารามิตเตอร์ต่างๆ ให้ถูกต้องตามสเปคของ Third-Party Meter
หมายเหตุ 1.Measurement point ได้สูงสุด 21 ค่า และการกรอกค่าต่างๆ ให้อ้างอิงจาก User Manual ของมิตเตอร์
2.หากใส่ Modbus Address ตาม User manual แล้วยัง Fail ให้ลอง -1 เช่น 3030 อ่านค่าไม่ได้ ให้ใส่เป็น 3029

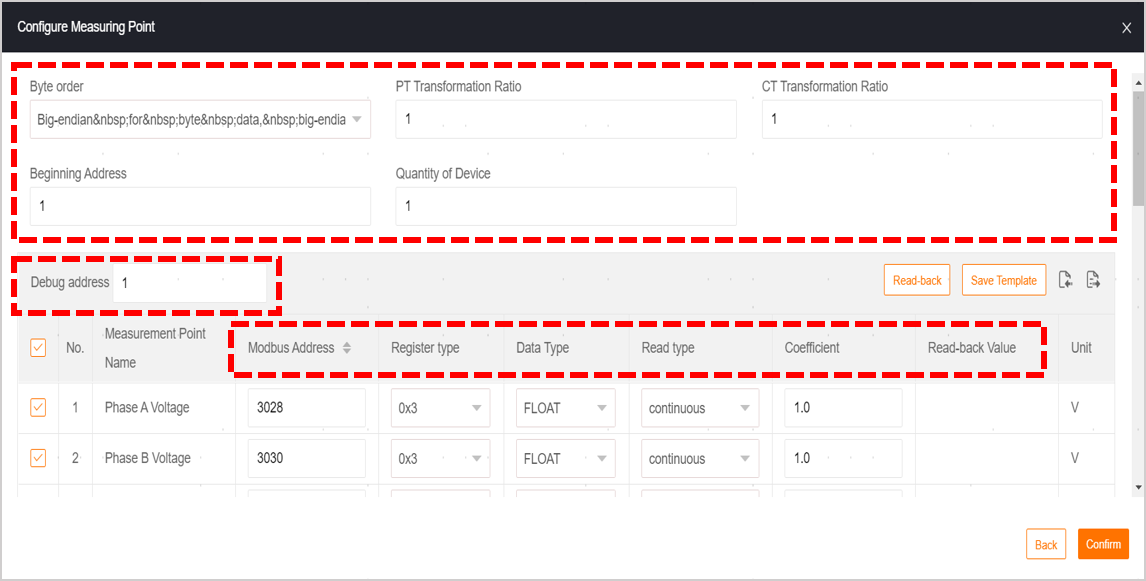

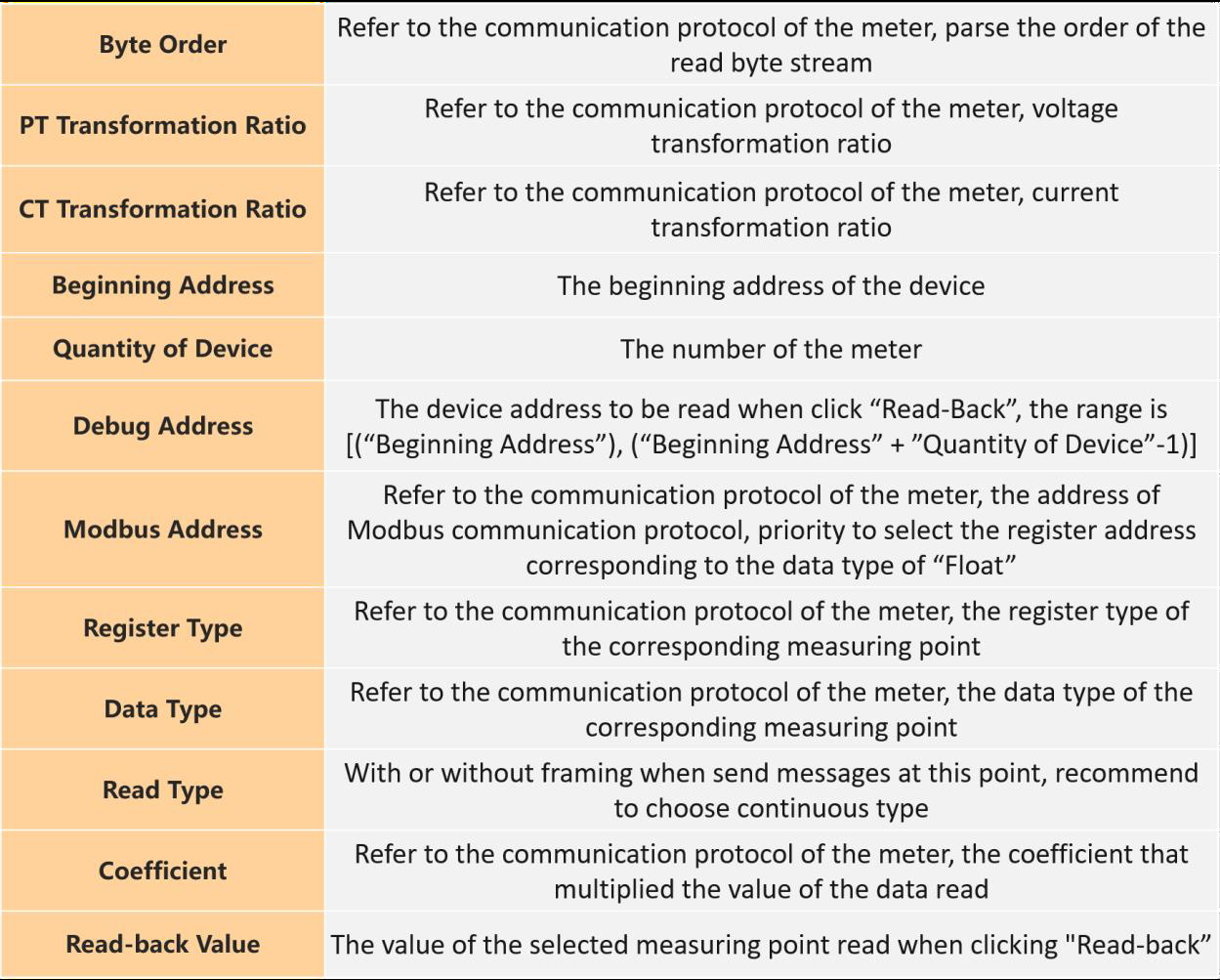

คำอธิบายพารามิตเตอร์
2.4.2 วิธีการ Import Files (ต้องมีไฟล์ .xls)

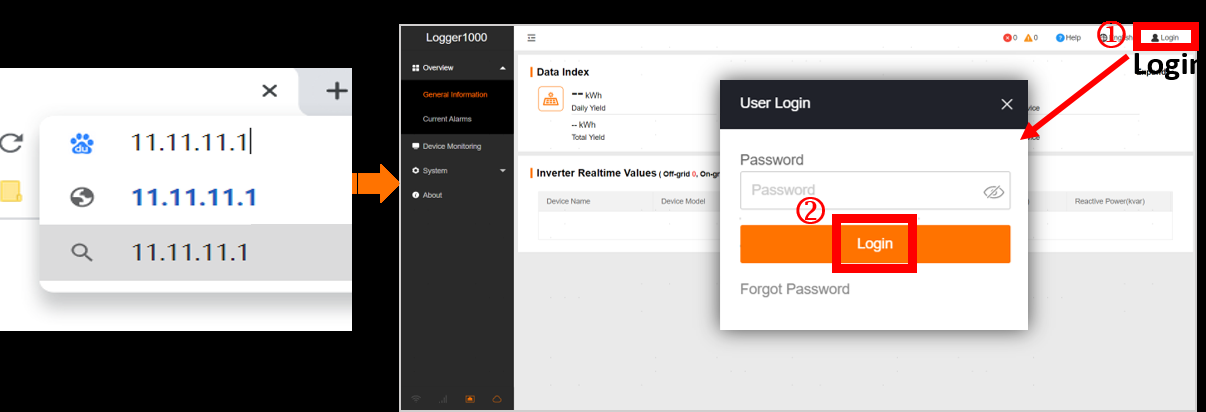

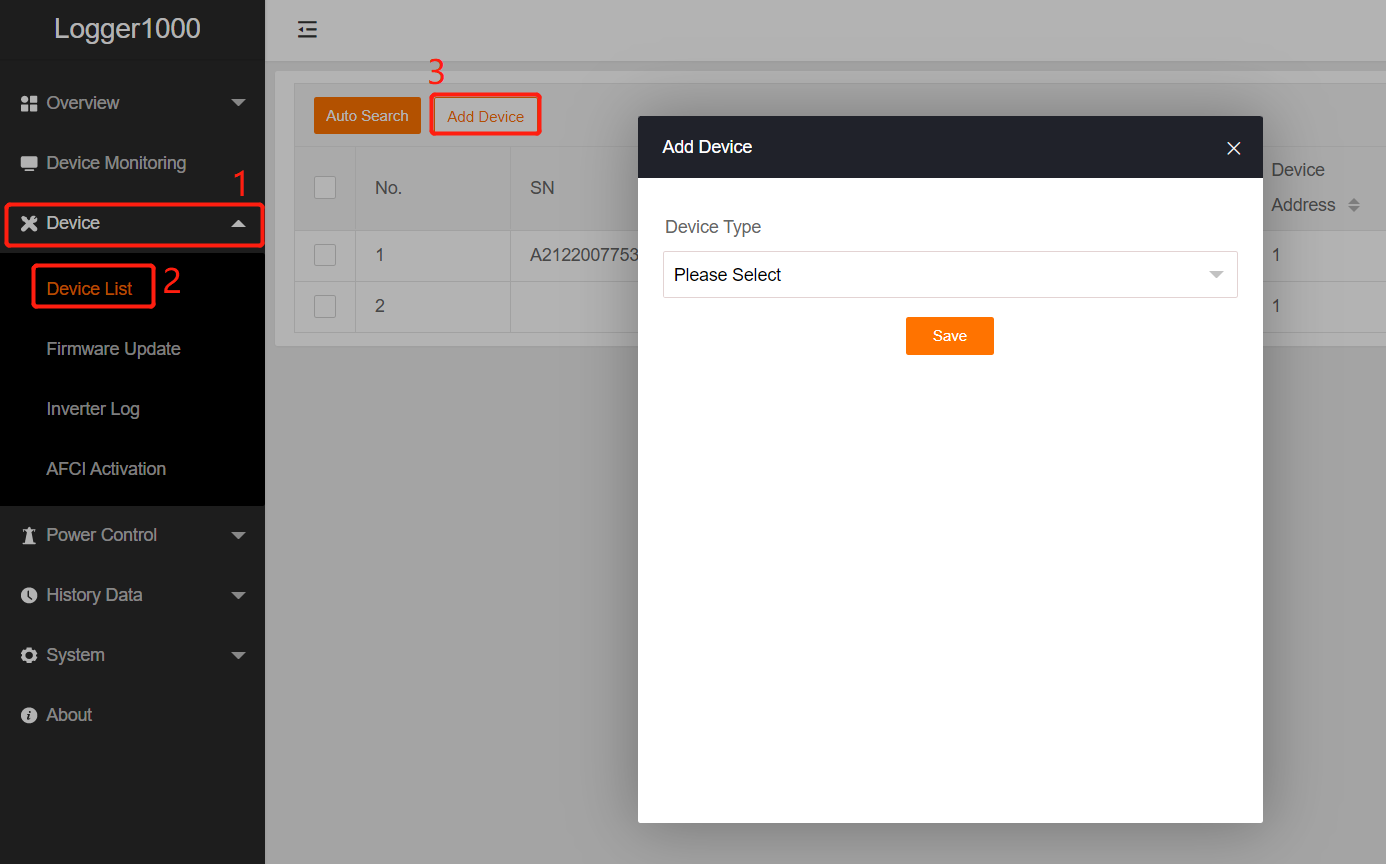

ขั้นตอนที่ 1 ล็อกอิน(Login) และเพิ่มอุปกรณ์(Add device)

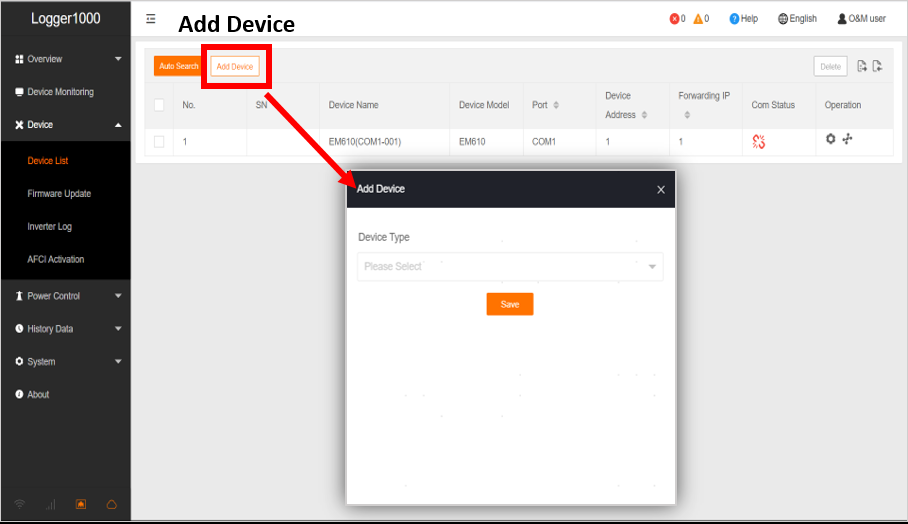

1) คลิ๊ก “Add device” เพื่อเพิ่มอุปกรณ์

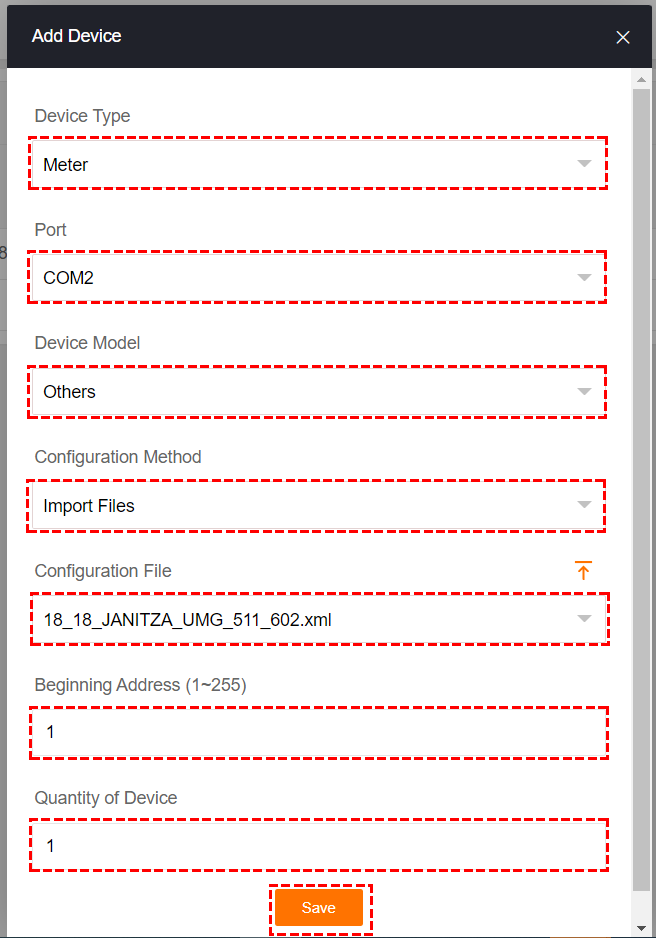

ขั้นตอนที่ 2 สร้าง Meter
1) เลือก Device type: “Meter”
2) เลือก Port: “พอร์ทที่ต่อมิตเตอร์ (COM1/COM2/COM3/NET)”
3) เลือก Device Model: “Other”
4) เลือก Configuration Method : “Import Files”
5) กด แล้วเลือกไฟล์ .xls ที่เคยบันทึกไว้
6) กรอก “Beginning Address”
7) กรอก “Quantiti of Device” แล้วกด “Save”
